Introducción

¿Qué es H2V+ Valparaíso?

H2V+ Valparaíso es una plataforma web interactiva que apoya la planificación de proyectos de hidrógeno verde en la Región de Valparaíso. Fue desarrollada por la Pontificia Universidad Católica de Valparaíso, con el apoyo de CORFO y la Asociación de Municipalidades de la Región, en el marco del Plan Nacional de Hidrógeno Verde.

¿Para qué sirve?

Su objetivo es identificar los sectores más adecuados para instalar proyectos de hidrógeno verde. Para ello, entrega información técnica, ambiental y social, de forma clara y accesible. La plataforma busca reducir la brecha de información, y ayudar en la toma de decisiones de autoridades públicas, empresas y comunidades.

¿A quién está dirigida?

H2V+ Valparaíso está pensada para personas sin conocimientos técnicos avanzados:

¿Qué ofrece la plataforma?

La plataforma permite navegar un mapa interactivo de la Región de Valparaíso y conocer, comuna por comuna, qué áreas son más aptas para el desarrollo de proyectos de hidrógeno verde. Se consideran criterios socioambientales (como cercanía a áreas protegidas) y técnicos (como potencial solar o eólico disponible). Cada zona se muestra con distintos colores e indicadores, facilitando la evaluación visual del territorio.

Además, H2V+ Valparaíso permite hacer una preevaluación rápida de sitios específicos, antes de iniciar estudios más complejos o inversiones.

¿Qué aprenderás en este manual?

Este documento te enseñará a utilizar la plataforma desde cero:

Acceso y vista general de la plataforma

Para acceder a la plataforma H2V+ Valparaíso, siga estos pasos iniciales:

Ingreso al sitio web

Abra un navegador web (por ejemplo, Chrome, Firefox) y visite la URL de la plataforma: https://hidrogenoverdevalpo.cl/plataforma, es necesario seleccionar el tipo de usuario. No es necesario registrarse ni ingresar credenciales; el sitio está abierto para funcionarios públicos y público general.

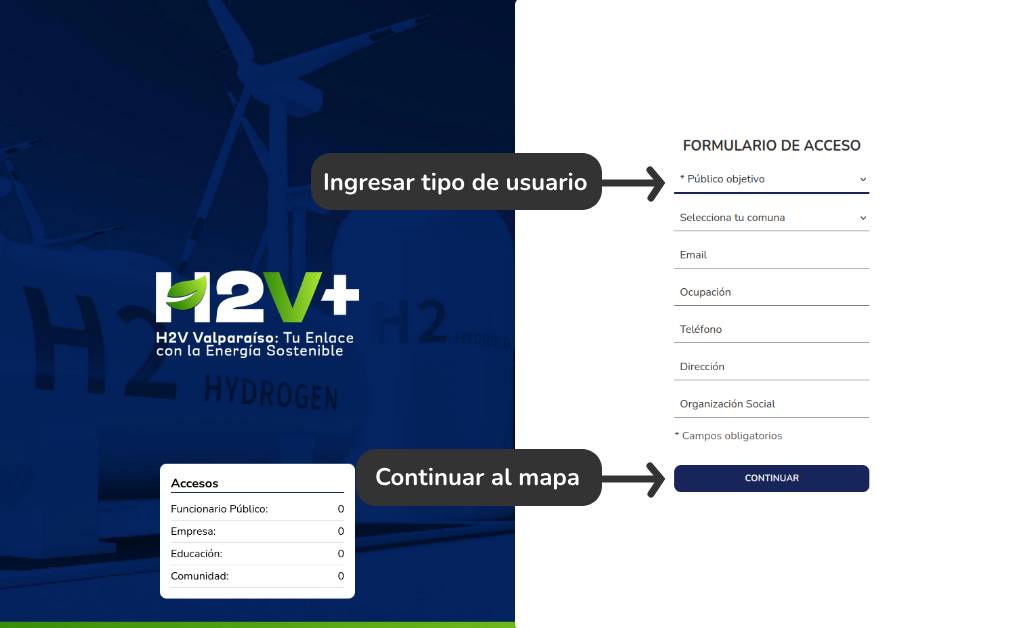

Figura 1: Vista inicial al ingresar a la aplicación, indicando el campo Tipo de usuario y el botón para continuar al mapa.

Carga de la aplicación

Espere unos segundos a que cargue la aplicación web interactiva. Verá en pantalla un mapa de la Región de Valparaíso junto con un panel de menús. Una vez cargada, la interfaz típica se compone de:

• El mapa principal, que ocupa la mayor parte de la pantalla, mostrando el territorio regional con diferentes capas de información superpuestas.
• Un menú lateral con secciones como “Comunas”, “Indicadores”, “Recursos Hídricos”, "Descripción de Indicadores" y "Manual de usuario". Este menú le permite activar o desactivar distintas capas del mapa y ver información detallada.
• Coordenadas: Indica las coordenadas geográficas del cursor.

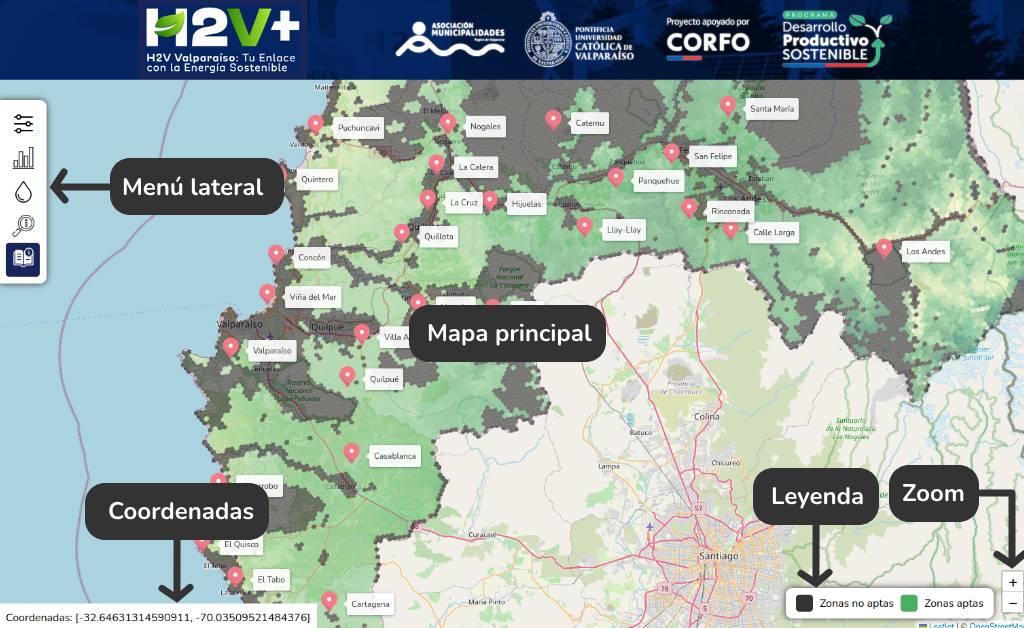

Figura 2: Vista general de la interfaz de H2V+ Valparaíso, con el mapa principal de la región y el menú lateral de capas abierto.

Navegación por el mapa

La plataforma funciona de forma muy similar a herramientas conocidas como Google Maps u OpenStreetMap. Puedes acercarte, alejarte y desplazarte por la Región de Valparaíso fácilmente . A continuación, se explica cómo moverse por el mapa:

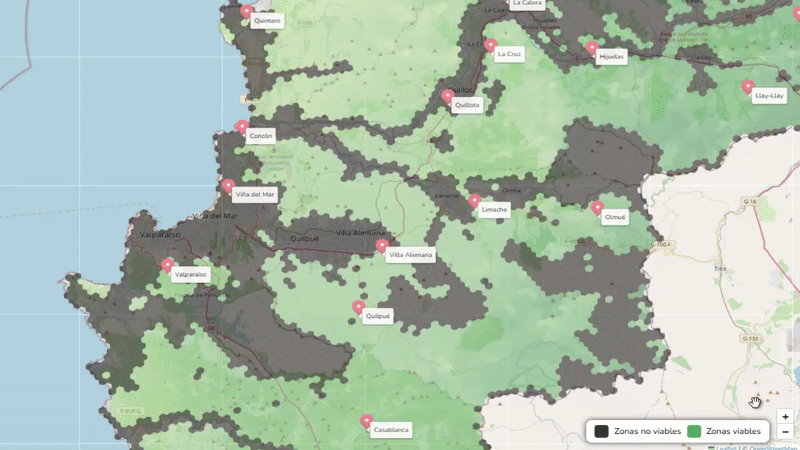

Acercar o alejar (zoom)

Para acercarse a una zona específica (zoom in), use el boton “+” que aparece en la esquina inferior derecha del mapa. O bien, gira la rueda del mouse hacia adelante. Para alejar la vista (zoom out), use el botón “–” o la rueda del mouse hacia atrás. También puede usar gestos de pellizcar (pinch) en pantallas táctiles.

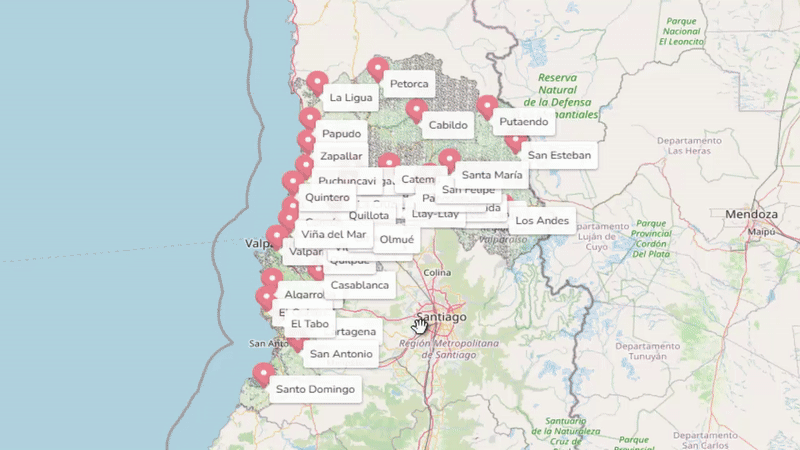

Desplazamiento (panorámica)

Haga clic y mantenga presionado el botón izquierdo del mouse sobre el mapa, luego arrastre en la dirección deseada para mover la vista del mapa. En pantallas táctiles, arrastre con un dedo para desplazarse. Esto le permite “viajar” por la región de Valparaíso y enfocar el sector de su interés (por ejemplo, su comuna).

Consejo

Empiece ubicándose en elementos conocidos como Valparaíso, Viña del Mar, San Antonio, la costa o el Río Aconcagua. También puede activar la capa “Límite de comunas” para reconocer cada territorio.

Capas de información y menú lateral

El menú lateral de la plataforma es su principal herramienta para seleccionar qué información desea visualizar en el mapa. Está organizado en secciones plegables. Al hacer clic en cada sección, esta se expande mostrando las capas disponibles. Las secciones principales incluyen: “Comunas”, “Indicadores” y “Recursos Hídricos”. A continuación, describimos cada una y cómo usarlas:

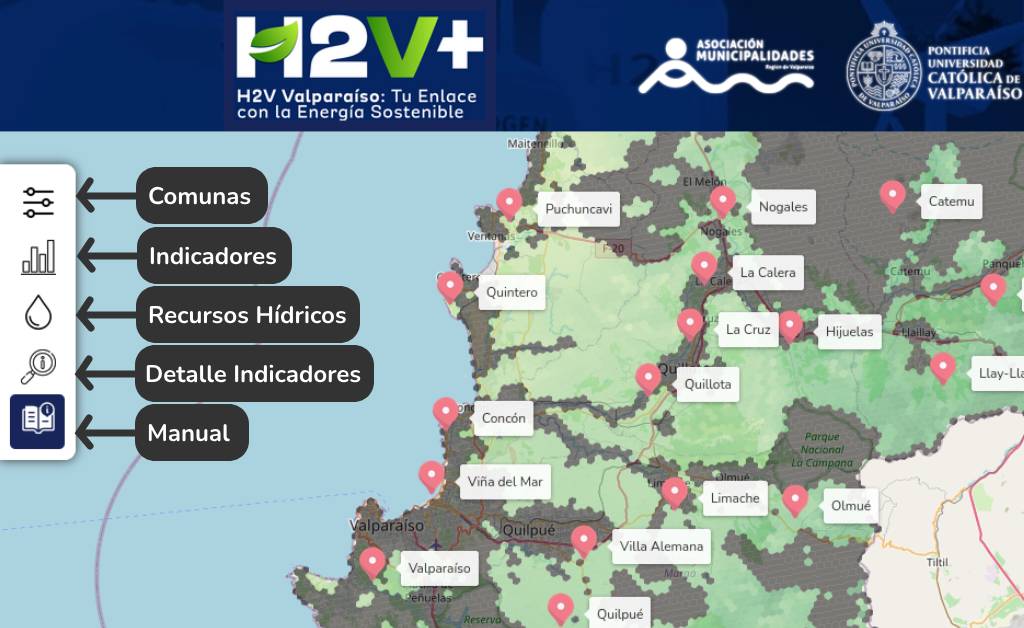

Figura 3: Muestra las distintas secciones disponibles en el menú lateral.

Sección “Comunas”

Esta sección permite visualizar los límites administrativos de las comunas y posiblemente destacar comunas específicas. Al expandir “Comunas”, verá opciones de capa como:

• Límite de comunas: Muestra el contorno o borde de cada comuna de la Región de Valparaíso en el mapa. Al activar esta capa, las fronteras comunales se delinearán, ayudándole a distinguir el territorio de cada municipio.
• Comunas: Muestra pin y etiqueta con el nombre de las comunas en el mapa. Esto resulta útil para orientarse y asegurarse de que está analizando la zona correcta.

Uso: Si es funcionario de una municipalidad y quiere enfocarse en su comuna, active estas opciones. El mapa resaltará la extensión de las comunas. Esto no solo ubica el área, sino que también limita visualmente dónde debería buscar posibles sitios para proyectos. Asegúrese de tener la referencia de límites activada para evitar confundir territorios vecinos.

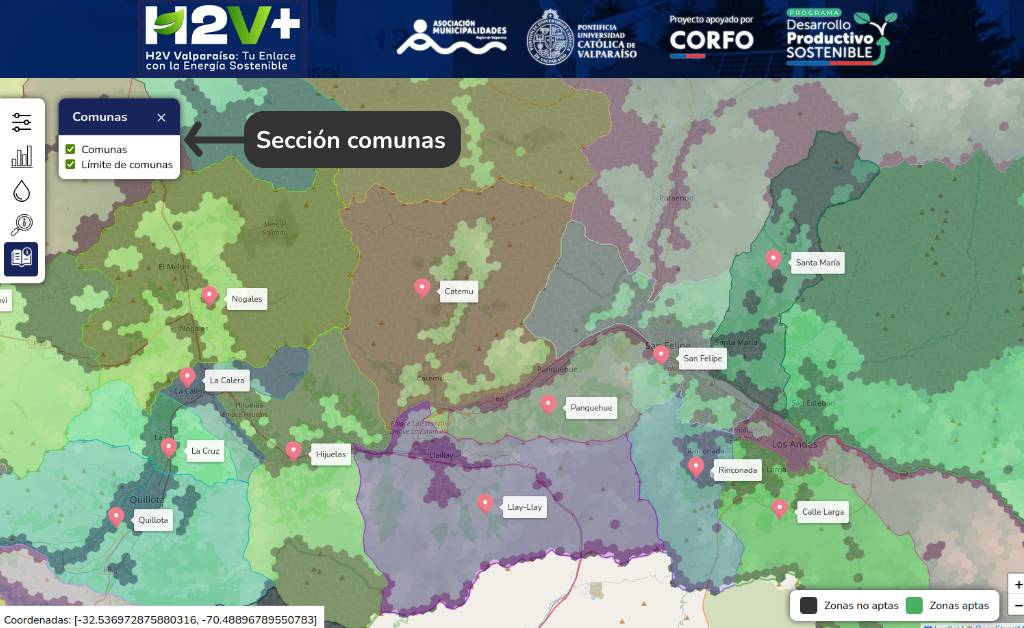

Figura 4: Sección de comunas abierta con las dos opciones seleccionadas, los pines con su etiqueta y las áreas con los límites de las comunas.

Sección “Indicadores”

Esta es la sección más importante para evaluar la viabilidad técnica y socio-ambiental de un sitio. Al hacer clic en “Indicadores”, se desplegarán dos sub-categorías: Socio-ambientales y Técnicos. Cada indicador representa un factor que influye en la aptitud de un terreno para un proyecto de hidrógeno verde.

• Indicadores socio-ambientales: Son capas relacionadas con aspectos ambientales o sociales que podrían restringir o condicionar un proyecto:
• Indicadores técnicos: Son capas referentes a infraestructuras, geografía y potencial energético, que afectan la factibilidad práctica y económica:

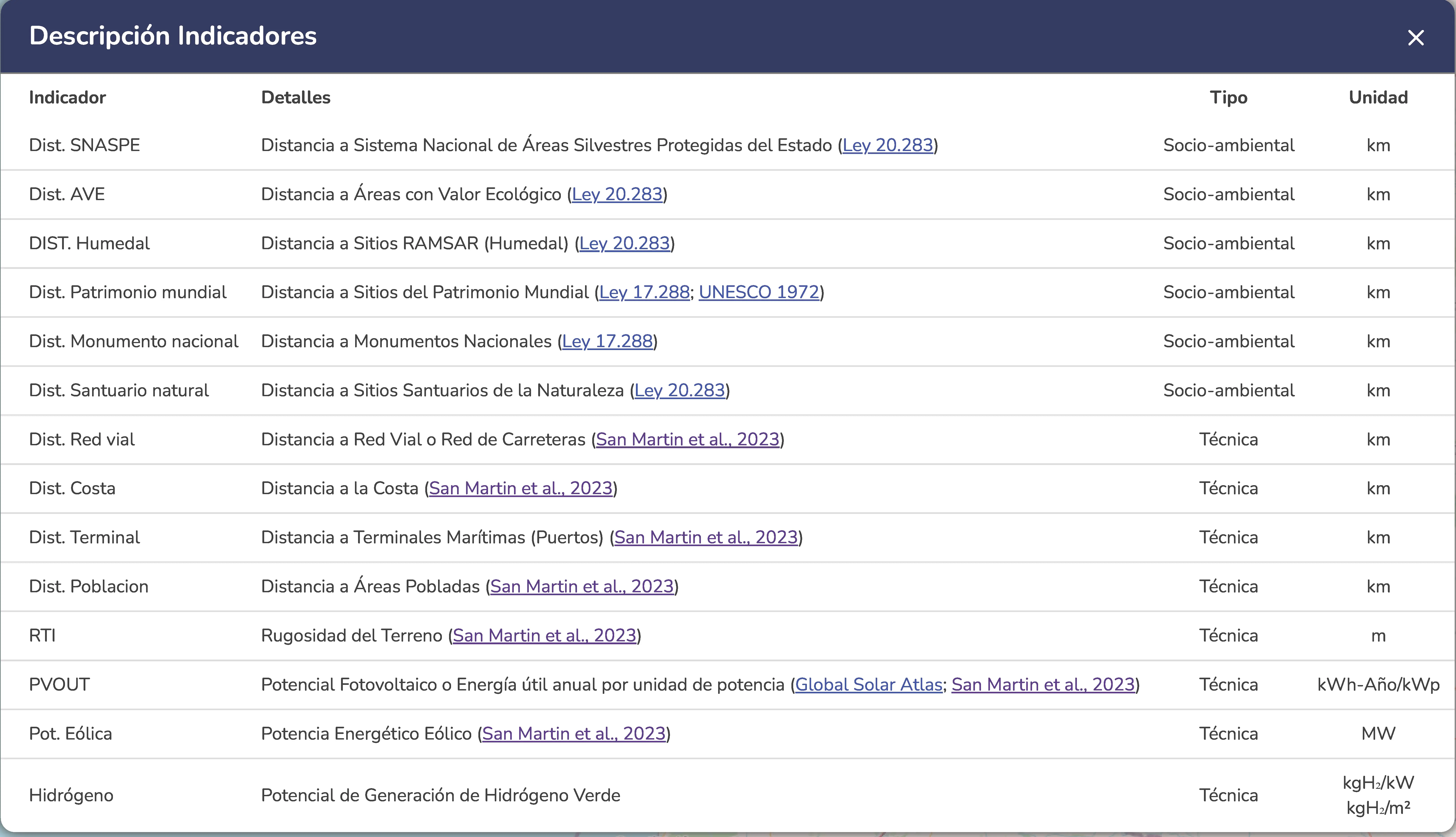

Descripción Indicadores

Visualización: Cada indicador puede ser visualizado en el mapa. Para activarlos, marque la casilla correspondiente a evaluar en el mapa. Al hacer esto, se abrirá el menu con el valor de todos los indicadores de la casilla seleccionada.

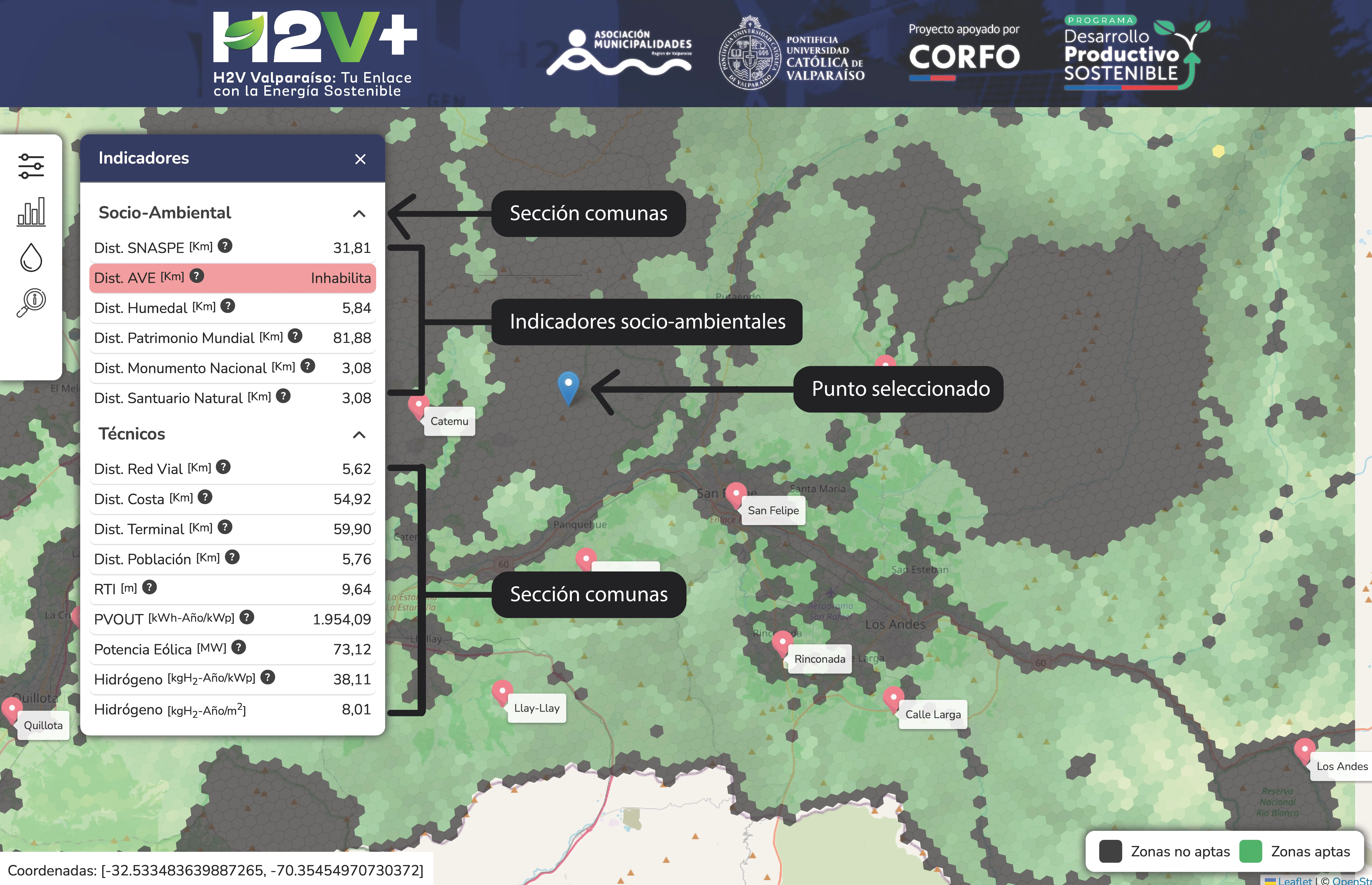

Figura 5: Sección de indicadores abierta, se muestran las dos sub-categorías y la lista de indicadores con su valor en el punto seleccionado.

Nota: Al lado de cada nombre de indicador en la lista, hay un ícono de información (representado por ?). Si hace clic, verá la descripción detallada del indicador (como las definiciones legales o técnicas) tal como hemos resumido arriba. La plataforma incluye un panel de “Descripción de Indicadores” que define cada indicador, su fuente y unidad, lo cual es útil para aclarar cualquier duda sobre lo que significa cada capa.

Sección “Recursos Hídricos”

Esta sección muestra elementos relacionados con agua, un insumo crítico para la producción de hidrógeno verde (que típicamente requiere agua para la electrólisis). Al expandir “Recursos Hídricos”, encontrará capas como:

• Cuenca: Territorios geográficos delimitados por una línea divisoria de aguas, en los cuales el escurrimiento natural converge hacia un sistema único que desemboca en el mar, en un río de mayor caudal o en un lago endorreico, caracterizado por no presentar desagüe ni a través de un flujo superficial ni por infiltración. Su cercanía podría facilitar el acceso al recurso hídrico necesario para la operación de proyectos de hidrógeno.
• Subcuenca: Son divisiones internas de una cuenca, en cuyo territorio los drenajes de agua confluyen hacia el cauce principal de la cuenca, pasando a formar parte de sus afluentes. Estos afluentes pueden ser ríos de caudal intermedio, arroyos o corrientes menores. Su cercanía podría facilitar el acceso al recurso hídrico necesario para la operación de proyectos de hidrógeno.
• Subsubcuenca: Son subdivisiones internas de una subcuenca, en cuyo territorio los drenajes de agua confluyen hacia el cauce principal de una subcuenca, pasando a formar parte de sus afluentes. Estos afluentes pueden ser ríos de caudal reducido, esteros, arroyos o quebradas. Su cercanía podría facilitar el acceso al recurso hídrico necesario para la operación de proyectos de hidrógeno.
• Desalinizadora: Instalación destinada a generar agua dulce a partir de agua de mar. Su cercanía podría facilitar el abastecimiento hídrico necesario para la operación de proyectos de hidrógeno.
• Planta de Tratamiento de Agua Servida: Instalación que produce agua depurada, la cual podría constituir una fuente de abastecimiento de agua para proyectos de hidrógeno. Su cercanía podría facilitar el acceso al recurso hídrico necesario para la operación.

Uso: Active las capas de Recursos Hídricos para identificar disponibilidad de agua. Por ejemplo, si está evaluando un sitio tierra adentro sin acceso directo al mar, ver si hay plantas de tratamiento cercanas podría indicar de dónde obtener agua. Si está en la costa, la proximidad a una desaladora existente puede facilitar el suministro. Además, conocer la cuenca hidrográfica le indica hacia dónde fluiría el agua utilizada o cómo podría afectar a recursos hídricos existentes.

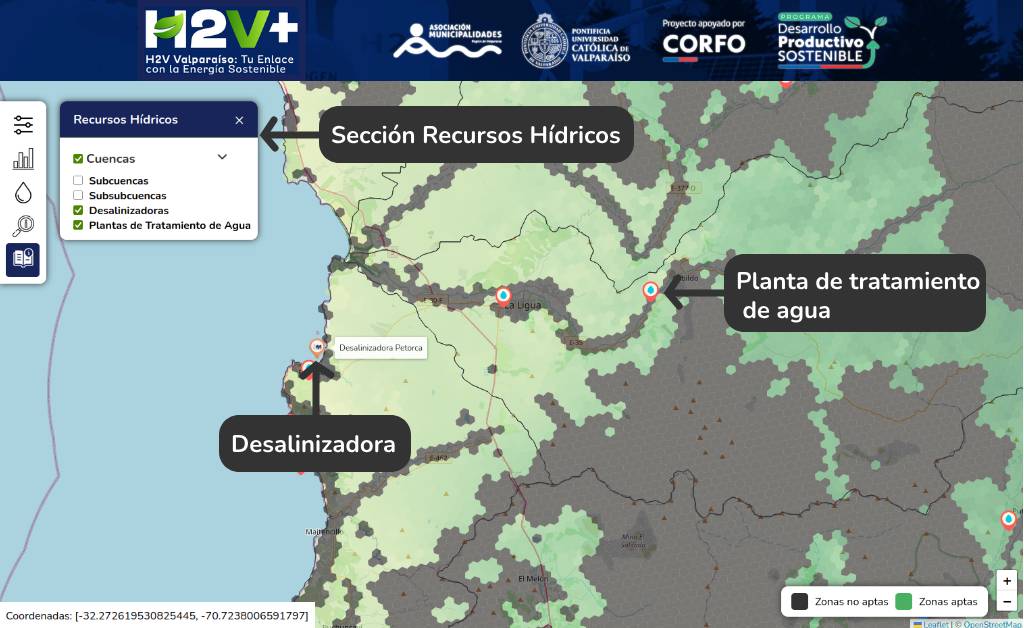

Figura 6: Se muestra la sección de Recursos Hídricos abierta, con los pines para Desalinizadoras y Plantas de tratamiento de agua. Además, se marcan los límites de las cuencas.

Consultar un punto en el mapa (ver los indicadores)

Una de las funciones principales de H2V+ Valparaíso es que permite conocer las condiciones de cualquier punto del mapa dentro de la región. Al hacer clic en un lugar, la plataforma entrega automáticamente los valores de todos los indicadores para ese sitio. Esto equivale a obtener una ficha técnica y ambiental del sitio seleccionado con un solo clic. A continuación te explicamos cómo hacerlo paso a paso:

1. Busca el lugar que te interesa

Desplázate por el mapa hasta ubicar el terreno que deseas evaluar. Por ejemplo, puede ser un sitio dentro de tu comuna que consideras apropiado para un proyecto de hidrógeno. Acércate usando el zoom para verlo con más claridad.

• Si tienes las coordenadas exactas, ubícalas visualmente en el mapa.
• Si no, guíate por referencias geográficas como caminos, ríos o poblados cercanos.

2. Haz clic en el mapa

Haz clic izquierdo sobre el punto exacto que deseas consultar.

• La plataforma mostrará los indicadores de ese sitio, abriendo una ventana emergente desde el menú lateral.
• Asegúrate de hacer clic dentro de la Región de Valparaíso. Si haces clic fuera de la región o en el mar, puede que no aparezca nada útil.

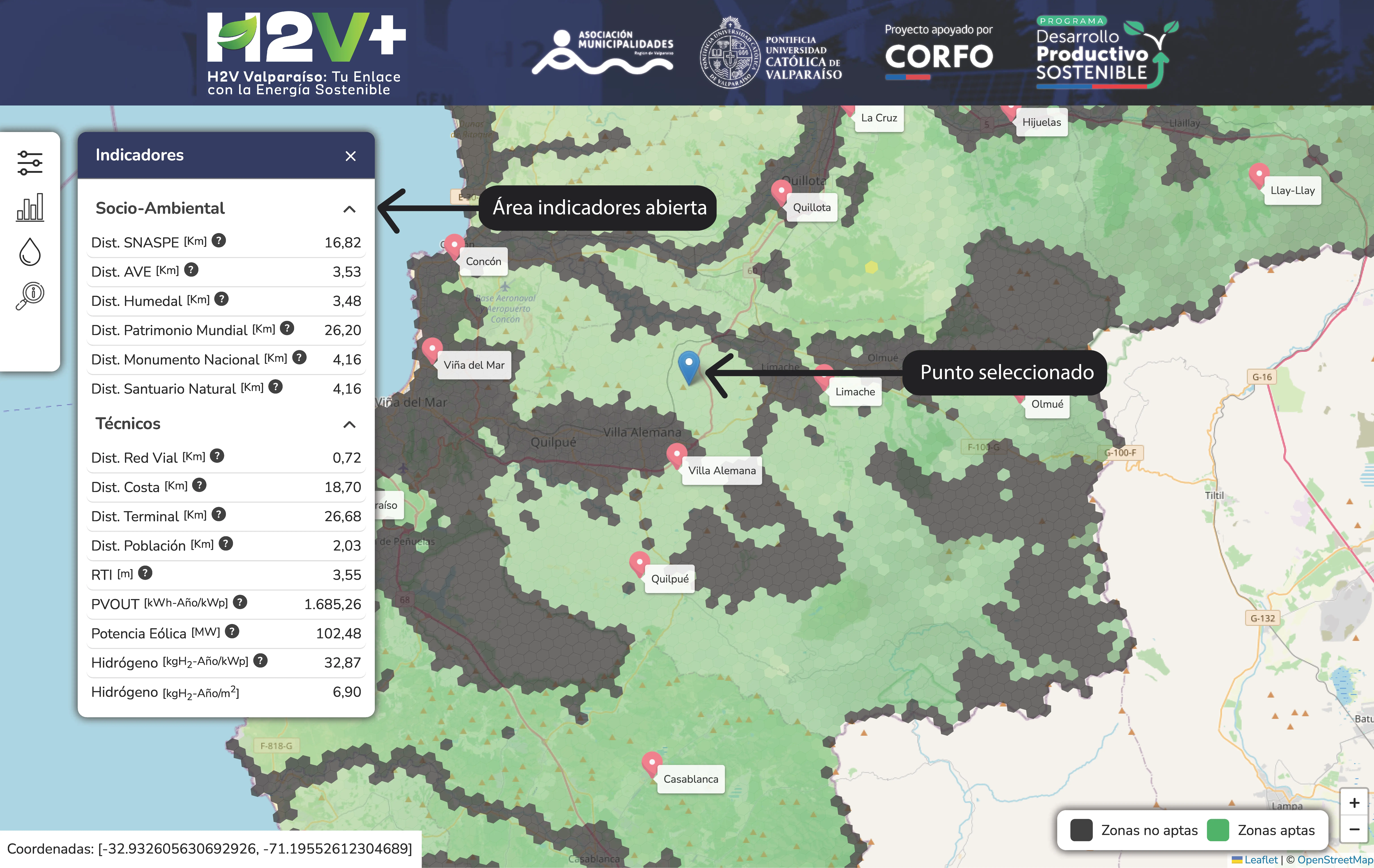

Figura 7: Vista después de hacer clic en un punto, se muestra el pin y la sección de indicadores que se abre.

3. Revisa los indicadores que aparecen

Después del clic, se mostrarán los valores actualizados de los indicadores. Algunos ejemplos:

• Dist. SNASPE: 16,82 km (distancia a área silvestre protegida del estado)
• Dist. Red Vial: 0,72 km (distancia a la carretera principal más cercana)
• PVOUT: 1.681,26 kWh-Año/kWp (potencial solar del sitio; este valor es alto)
• Hidrógeno: 6,90 kgH₂-Año/m² (producción estimada por metro cuadrado al año)

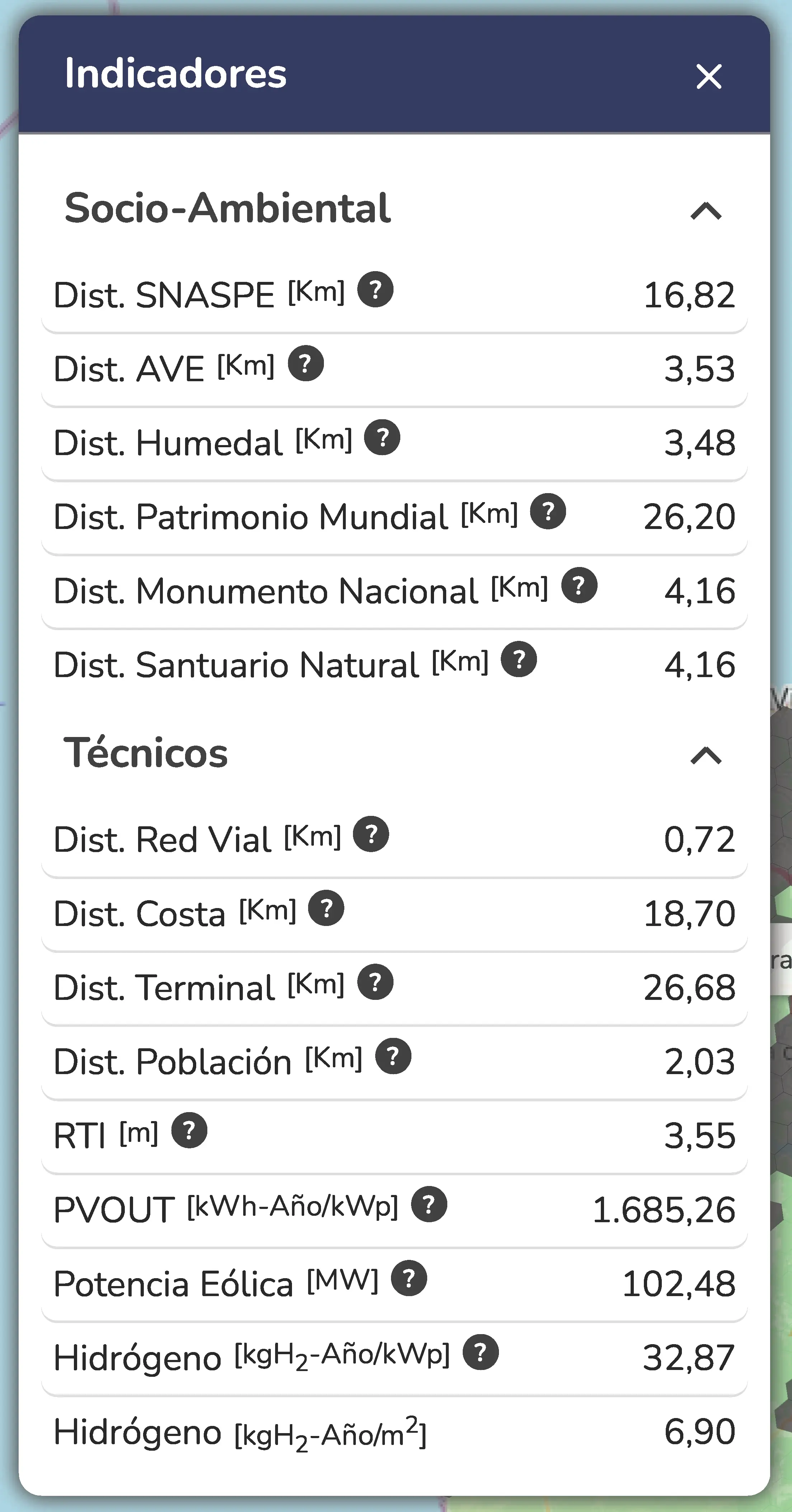

Figura 8:Tabla con el valor de distintos indicadores en el punto seleccionado.

4. Revisa si el sitio cumple los requisitos

Además de los números, la plataforma puede indicar si el lugar cumple o no con los requisitos mínimos para un proyecto.

• Si hay algún problema, aparecerá el mensaje “Área no cumple con los requisitos”.
• Si todo está bien, aparecerá el mensaje “Área sí cumple con los requisitos”.

Estos mensajes automáticos se basan en reglas como:

• No se puede instalar un proyecto en áreas protegidas como parques nacionales.
• Si el punto está dentro de una zona prohibida o demasiado cerca de una ciudad, será marcado como no apto.

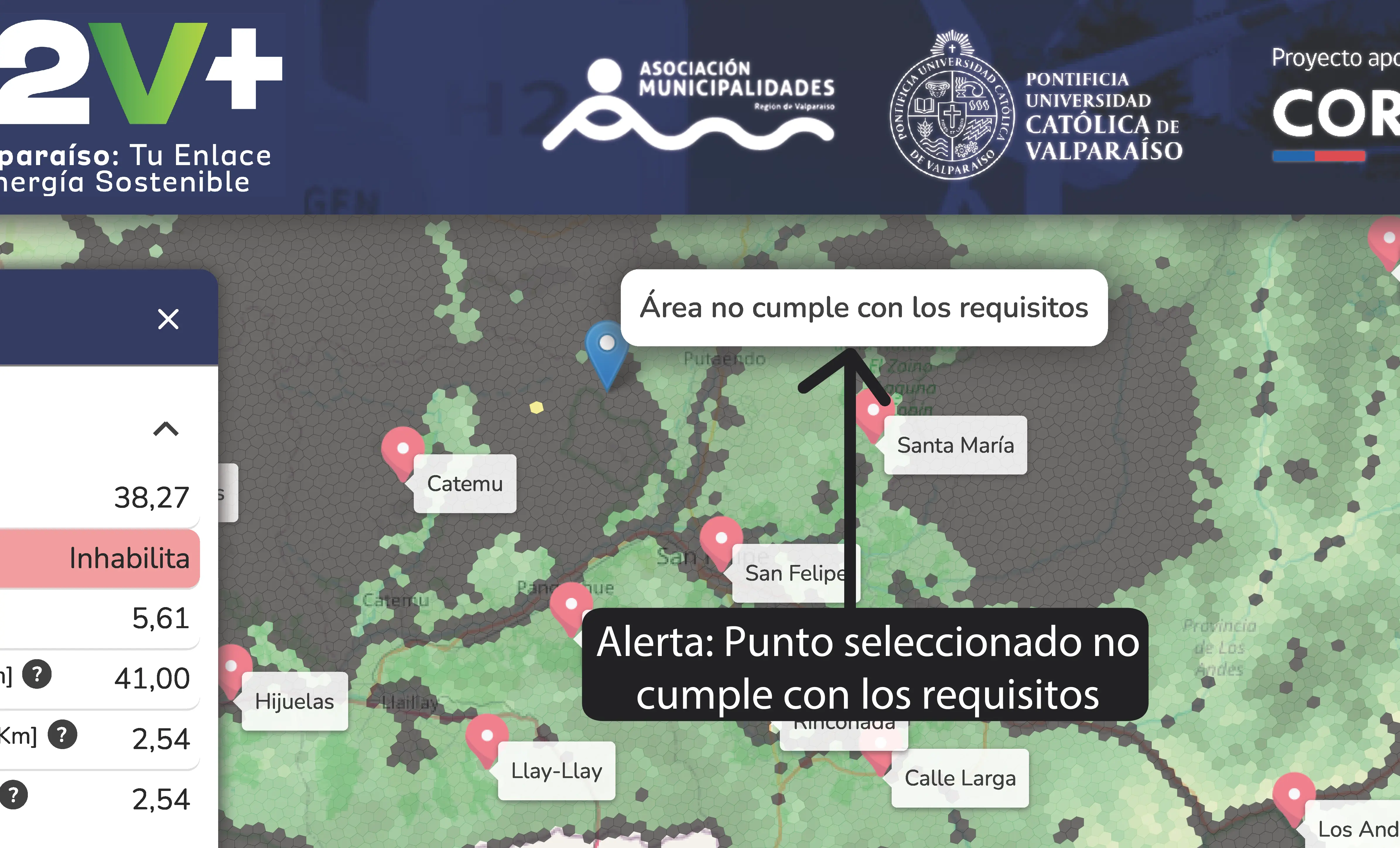

Figura 9: Aviso que aparece al hacer clic en una punto que no cumple los requisitos para un proyecto de Hidrógeno verde.

5. Interpreta los resultados y decide

Con los datos en pantalla, analiza si el lugar es viable:

• ¿Está suficientemente lejos de áreas protegidas? (más de 5 km suele ser aceptable)
• ¿Está cerca de infraestructura clave? (menos de 10 km de una carretera es bueno; más de 50 km puede ser costoso)
• ¿Tiene buen potencial solar o eólico? (en la zona central de Chile, un PVOUT de ~1.700 es muy bueno)
• ¿Hay acceso a agua? (si está lejos de la costa o no hay fuentes cercanas, puede ser un desafío)

Si el sitio no cumple, identifica cuál indicador lo impide, estará indicado con color rojo y la palabra "Inhabilita". A veces basta con moverse unos kilómetros y volver a hacer clic para encontrar un lugar más apto (por ejemplo, alejándose de un parque o monumento).

Figura 10: Tabla destacando el indicador que inhabilita la realización de un proyecto de hidrógeno verde en el punto seleccionado.

Ejemplo práctico: Evaluar un sitio para un proyecto H₂V en su comuna

A continuación, ilustramos un caso práctico paso a paso, asumiendo el rol de un funcionario municipal que desea evaluar un lugar específico en su comuna:

Situación de ejemplo

Usted es un/a encargado/a de medioambiente del Municipio X. Ha escuchado de un terreno rural en su comuna, cercano a una carretera y relativamente soleado, que podría ser adecuado para una planta de hidrógeno verde con energía solar. Quiere usar la plataforma H2V+ Valparaíso para una pre-evaluación.

Paso 1: Ubicar la comuna y el sitio en el mapa

Abra la plataforma y active la capa “Límite de comunas” (sección Comunas) para resaltar su municipio. Supongamos que es la Comuna de Catemu. Encuentre Catemu en el mapa; use el zoom hasta abarcar la zona entera de la comuna.

Identifique referencias: la Carretera CH-5 (Panamericana) pasa cerca del límite de Catemu, y la comuna colinda con Llay-Llay y Panquehue al sur.

Digamos que el sitio de interés está unos kilómetros al sur del pueblo de Catemu, entre la Autopista Panamericana y la Ruta 60. Ubíquelo visualmente.

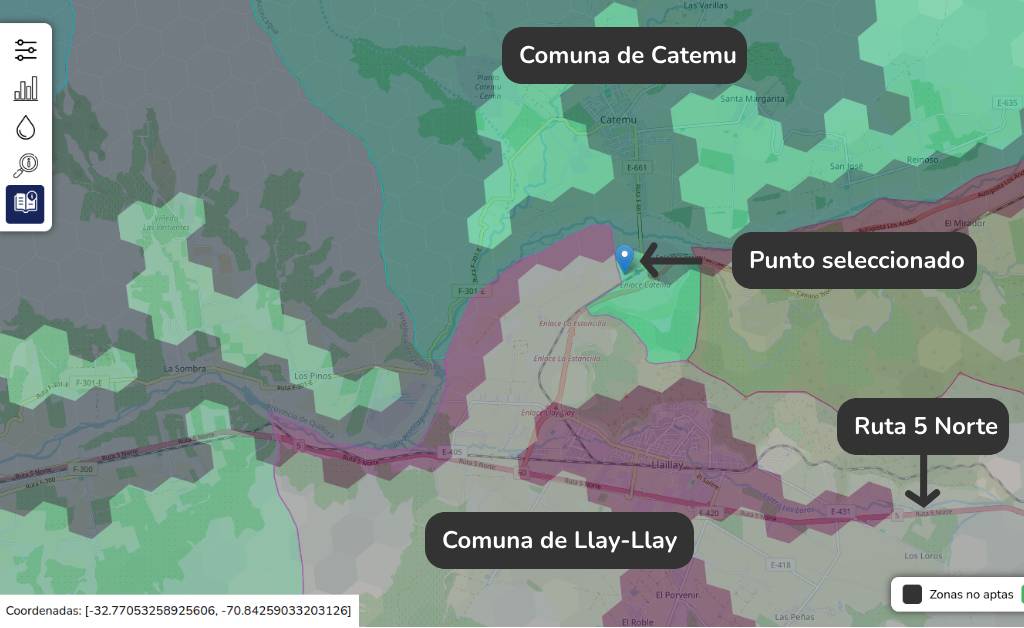

Figura 11: Referencias en el mapa para la zona de interés.

Paso 2: Seleccionar el punto y obtener indicadores

Haga clic en el terreno de interes, se desplegará el menú con los indicadores:

• PVOUT: Para ver el potencial solar. El área seleccionada tiene un valor de 1.685,26 kWh-Año/kWp, lo que indica buen sol.
• Potencial Eólico: Probablemente menor en esta comuna interior que en zonas costeras, 102,48 MW.
• SNASPE: Para verificar áreas protegidas. Catemu no tiene parques nacionales, así que se mostrará un valor alto, 16,82 Km en este caso.
• Dist. Red Vial: 0,72 km (muy cercano a la carretera principal, excelente acceso).

Estas capas permiten intuir que la fuente energética más adecuada será solar, y que no hay restricciones ambientales evidentes.

La plataforma no muestra mensaje de “Área no cumple con los requisitos”, lo cual indica que el sitio cumple con los criterios mínimos definidos.

Revise también los indicadores socio-ambientales: Dist. Humedal, Dist. Santuario, etc. En este caso, todos muestran valores aceptables, lo que refuerza la viabilidad.

Figura 12: Indicadores para la zona seleccionada

Paso 3: Analizar los resultados y decidir pasos siguientes

Con esta información, puede concluir preliminarmente que el sector al sur de Catemu, cerca de la Ruta CH-5, es prometedor para un proyecto de hidrógeno verde solar.

Cumple aspectos clave:

• Ambientales: no hay restricciones evidentes.
• Infraestructura: buena conectividad vial.
• Potencial solar: alto.

La única limitación es la fuente de agua, ya que al estar tierra adentro, no hay desalinizadora cerca. Se podría considerar el Río Aconcagua (que cruza la comuna) o permisos de aguas subterráneas.

La plataforma permitió validar la idea de manera rápida. Como siguiente paso, se recomienda encargar estudios específicos de agua y suelos. Sin embargo, gracias a H2V+ Valparaíso ya cuenta con una base técnico-geográfica que respalda la factibilidad inicial.

¿Qué significa cada indicador? (Resumen)

La plataforma H2V+ Valparaíso utiliza una serie de indicadores técnicos, ambientales y sociales para evaluar si un sitio es adecuado para desarrollar un proyecto de hidrógeno verde. A continuación, se explican en términos simples para facilitar su comprensión:

Distancia a SNASPE

Distancia mínima un Área Silvestre Protegida del Estado. Espacio natural -terrestre o marino- reconocido por el Estado para asegurar la conservación de su biodiversidad, la protección del patrimonio natural, cultural y del valor paisajístico. Se recomienda evitar la instalación de proyectos de hidrógeno en su cercanía, a fin de no comprometer su integridad ecológica. Es aceptable una distancia mayor a 5 km.

Distancia a AVE

Distancia mínima a Área con Valor Ecológico. Área que forma parte de la infraestructura ecológica de la Región de Valparaíso, caracterizada por su alto valor en biodiversidad y provisión de servicios ecosistémicos. Cumplen un rol clave al conectar las cordilleras de los Andes y de la Costa con el océano Pacífico. Aunque este tipo de área no cuenta con protección oficial, se considera aceptable una distancia superior a 5 km.

Distancia a Humedal

Distancia mínima a Humedal RAMSAR. Corresponde a un pantano, laguna, manglar, o zona costera, inscrito en la lista de humedales de importancia Internacional (Lista RAMSAR) por ser ecológicamente representativo, raro o único; o relevante para la conservación de la biodiversidad. La instalación de un proyecto de hidrógeno en sus proximidades puede ser ambientalmente rechazada. Se considera aceptable una distancia superior a 5 km.

Distancia a Sitio de Patrimonio Mundial

Distancia mínima a un Sitio de Patrimonio Mundial. Es un bien cultural o natural reconocido por la Convención de la UNESCO de 1972 como de valor universal excepcional, por su relevancia para la memoria, la identidad y la herencia común de la humanidad. La instalación de un proyecto de hidrógeno en sus proximidades debe considerar estrictas medidas de resguardo visual y ambiental. Se considera aceptable una distancia superior a 5 km.

Distancia a Monumento Nacional

Distancia mínima a Monumento Nacional. Es un bien histórico, artístico o natural bajo la tuición y protección del Estado. La instalación de un proyecto de hidrógeno en sus proximidades podría requerir evaluaciones adicionales o autorizaciones especiales. Se considera aceptable una distancia superior a 5 km.

Distancia a Santuario de la Naturaleza

Distancia mínima a Santuario de la Naturaleza. Área terrestre o marina protegida, por ofrecer posibilidades especiales para estudios e investigaciones, o por albergar formaciones naturales cuya conservación sea de interés científico o estatal. Se considera aceptable una distancia superior a 5 km.

Distancia a Red Vial

Distancia mínima a Red Vial (caminos principales o rutas pavimentadas). La proximidad a infraestructura vial facilita el acceso, el transporte de materiales y la operación de un proyecto de hidrógeno. Una distancia inferior a 10 km se considera favorable, mientras que superar los 50 km puede implicar mayores costos.

Distancia a la Costa

Distancia lineal a la costa. Parámetro esencial si se desea acceder a agua de mar para su desalación o al uso de agua generada por una desalinizadora. Una mayor lejanía de la costa puede dificultar el abastecimiento de agua desalada, lo que obliga a evaluar su obtención a través del acueducto de la desalinizadora u otras fuentes de agua, lo que puede implicar restricciones ambientales o urbanas.

Distancia a Terminal Marítimo

Distancia mínima a Terminal o puerto Marítimo habilitado. Su cercanía facilita la logística de transporte, reduce costos y tiempos para la exportación de hidrógeno y sus derivados. Una distancia inferior a 10 km se considera favorable, mientras que superar los 50 km puede generar costos elevados.

Distancia a Población

Distancia a áreas pobladas. La ubicación del proyecto de hidrógeno debe estar a una distancia adecuada de la población para prevenir riesgos de seguridad, impactos ambientales y conflictos de aceptación social. Sin embargo, no debe situarse excesivamente alejado, dado sus requerimientos de mano de obra y la necesidad de conexión con servicios básicos.

Rugosidad del Terreno (RTI)

Índice de rugosidad del terreno (RTI). Este indicador mide el grado de irregularidad o accidentado de una superficie. Un valor alto refleja un terreno rugoso, mientras que un valor bajo corresponde a una superficie plana. Para proyectos de hidrógeno, se recomienda un valor bajo, ya que resulta más favorable para la construcción e instalación de equipos.

Potencial Solar (PVOUT)

Potencial Fotovoltaico o Energía útil anual por unidad de potencia. Corresponde a la estimación de la energía solar que puede generarse en un sitio específico. Mientras más alto es este valor, mayor es la productividad esperada de los paneles solares, lo que incrementa la eficiencia del proyecto. Un PVOUT de ≈ 1.700 kWh-Año/kWp se considera muy bueno para la Región de Valparaíso.

Potencial Eólico

Potencial Energético Eólico. Indica la potencia máxima de una turbina eólica que se podría instalar en el sitio, considerando los vientos existentes. Si el valor es bajo, puede no ser rentable este tipo de generación de energía.

Potencial de Hidrógeno

Potencial de Generación de Hidrógeno Verde. Indica la cantidad máxima de hidrógeno verde que se podría producir en un año a partir de sistemas solares fotovoltaicos y eólicos..

Estos indicadores permiten realizar una evaluación integrada de cada sitio, considerando criterios ambientales, sociales, técnicos y de acceso a insumos clave como el agua. La plataforma interpreta esta información y determina si un sitio cumple con los requisitos básicos para seguir avanzando con un proyecto. En muchos casos, los indicadores se basan en normativa chilena vigente o estándares internacionales.

Glosario Básico

A continuación, definimos en términos simples algunos conceptos técnicos clave mencionados en la plataforma y en este manual:

Hidrógeno Verde (H₂V)

Hidrógeno producido mediante electricidad proveniente de fuentes renovables como el sol o el viento. Su principal característica es que no genera emisiones contaminantes durante su producción.

Electrólisis

Proceso químico mediante el cual se separan los elementos de una sustancia utilizando electricidad. En este contexto, se refiere a la separación del hidrógeno y oxígeno presentes en el agua.

PVOUT (Potencial Fotovoltaico)

Estimación de la energía solar anual que puede generar un sistema fotovoltaico de 1 kWp instalado en un lugar determinado. Se expresa en kilowatt-hora por año.

kWp (Kilowatt Peak)

Unidad que mide la potencia máxima que puede entregar un sistema solar en condiciones óptimas. Sirve para dimensionar la capacidad de generación de energía.

SNASPE

Sistema Nacional de Áreas Silvestres Protegidas del Estado. Conjunto de territorios protegidos bajo legislación ambiental chilena, administrados por CONAF.

Sitio Ramsar

Humedal de importancia internacional protegido bajo la Convención de Ramsar. Requiere especial cuidado ambiental en su entorno.

Santuario de la Naturaleza

Área protegida en Chile por su valor ecológico. Puede ser pública o privada y posee restricciones de uso.

Monumento Nacional

En este contexto, hace referencia a monumentos históricos y zonas típicas reconocidas legalmente como patrimonio cultural.

Electrolizador

Dispositivo utilizado para realizar la electrólisis del agua. Es el equipo principal de una planta de producción de hidrógeno verde.

Ruta Crítica Ambiental

Factores ambientales que pueden representar barreras para el desarrollo de un proyecto. Detectarlos a tiempo permite anticipar conflictos y tomar mejores decisiones.

Nota: Este glosario resume términos de forma básica. Para más detalles técnicos, se puede consultar documentos especializados o las referencias indicadas en la misma plataforma. El objetivo es que el lector maneje estas definiciones mínimas al usar H2V+ Valparaíso.

Preguntas Frecuentes (FAQ)

A continuación, respondemos algunas dudas comunes que pueden surgir al usar la plataforma:

P1. ¿La plataforma me dice exactamente dónde construir una planta de hidrógeno verde?

Soporte y Contacto

Si necesita asistencia adicional en el uso de la plataforma H2V+ Valparaíso, o desea enviar sugerencias, a continuación, se ofrecen contactos de referencia:

Asociación de Municipalidades Región Valparaíso – Secretaría Técnica:

• Correo: contacto@asomunisvalparaiso.cl

Antes de comunicarse, le sugerimos revisar este manual y las FAQ. Si su duda es sobre el significado de datos o cómo interpretar algo, probablemente esté respondida en alguna sección. Para temas técnicos (plataforma no carga, errores) o datos no encontrados, el equipo de soporte estará disponible para ayudar.
